Современные промышленные объекты требуют надежных решений для обустройства полов, площадок и переходов. Стальной настил решетчатого типа стал универсальным материалом для производственных цехов, складских комплексов и технологических зон. Он выдерживает большие нагрузки и обеспечивает безопасность эксплуатации в агрессивных условиях.
Что представляет собой решетчатый настил

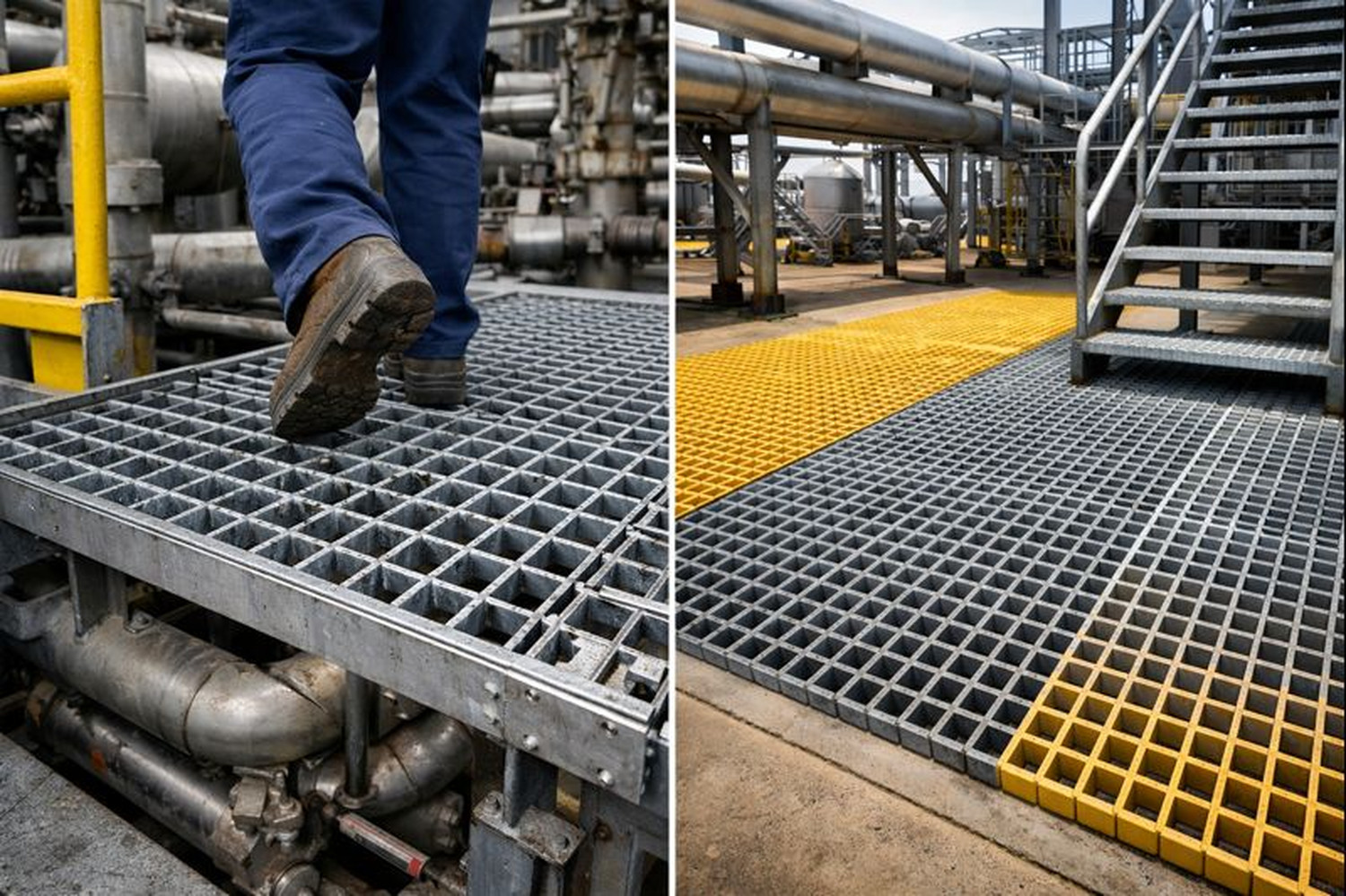

Решетчатый настил — это металлическая конструкция с открытой ячеистой структурой. Она состоит из несущих стальных полос и поперечных элементов. Такая система пропускает свет, воздух и воду. Это важно для предприятий с повышенной влажностью.
Настил решетчатый применяется на платформах, лестницах, эстакадах и в производственных цехах. Он легко монтируется на металлоконструкции. Срок службы достигает 25-30 лет при правильной эксплуатации. Материалы изготовления — углеродистая или нержавеющая сталь.
Основные типы решетчатого настила
Существует несколько видов настила. Каждый тип имеет особенности производства и области применения. Выбор зависит от условий эксплуатации и требуемых характеристик.
Сварной решетчатый настил
Сварной настил изготавливается методом контактной сварки. Несущие полосы и поперечные прутки соединяются точечной сваркой под давлением. Это обеспечивает высокую прочность конструкции. Настил сварной выдерживает интенсивные нагрузки до 500 кг/м².
Преимущества сварного типа:
- Высокая жесткость конструкции
- Устойчивость к механической деформации
- Возможность изготовления нестандартных размеров
- Долгий срок службы в агрессивных средах
Сварной решетчатый настил используется на объектах с тяжелыми условиями. Его часто устанавливают на химических заводах и нефтеперерабатывающих предприятиях. Материал устойчив к воздействию масел и химических веществ.
Прессованный решетчатый настил
Прессованный настил создается методом холодной запрессовки. Поперечные прутки вдавливаются в несущую полосу под высоким давлением. Соединение получается прочным без применения сварки. Настил прессованный отличается меньшим весом.
Ключевые характеристики прессованного типа:
- Низкий вес конструкции
- Быстрый монтаж без дополнительной обработки
- Хорошо пропускает воздух и жидкости
- Противоскользящие свойства за счет рифленой поверхности
Прессованный решетчатый настил применяется в местах с умеренными нагрузками. Его устанавливают на пешеходных мостиках, ступенях лестниц и смотровых площадках. Материал легко поддается обработке и монтажу.
Композитный настил
Композитный настил изготавливается из стекловолокна и полимерной смолы. Он не подвержен коррозии и не проводит электричество. Вес такого настила в 4 раза меньше стального. Стеклопластиковый вариант выдерживает воздействие кислот, щелочей и нефтепродуктов. Срок службы достигает 50 лет без потери свойств.
Технические параметры и характеристики
При выборе решетчатого настила важно учитывать технические параметры. Они определяют несущую способность и область применения конструкции. Основные характеристики представлены в таблице.
| Параметр | Сварной настил | Прессованный настил | Композитный настил |
|---|---|---|---|
| Размер несущей полосы | 20-60 мм | 25-50 мм | 30-40 мм |
| Толщина материала | 3-5 мм | 2-4 мм | 30-50 мм |
| Размер ячейки | 30×30 до 60×60 мм | 30×10 до 30×30 мм | 40×40 мм |
| Несущая способность | До 500 кг/м² | До 300 кг/м² | До 400 кг/м² |
| Вес конструкции | 25-40 кг/м² | 15-25 кг/м² | 10-15 кг/м² |
Выбор размера ячейки зависит от условий эксплуатации. Для проезда техники нужны мелкие ячейки. Для пешеходных зон подходят стандартные размеры. Важно учитывать не только нагрузки, но и риск скольжения.
Материалы изготовления и защитные покрытия
Решетчатый настил изготавливается из разных марок стали. Выбор материала влияет на долговечность и стоимость конструкции. Чаще всего используются следующие виды.
Оцинкованная сталь
Оцинкованные настилы защищены слоем цинка толщиной 40-80 мкм. Горячее цинкование обеспечивает долгий срок службы. Материал устойчив к атмосферным осадкам и влаге. Используется на открытых площадках и в производственных цехах.
Нержавеющая сталь
Настил из нержавеющей стали выдерживает агрессивные среды. Он не требует дополнительной обработки и сохраняет эстетичный вид. Применяется в пищевой промышленности и химическом производстве. Стоимость выше, но срок службы достигает 40-50 лет.
Области применения решетчатого настила
Применение решетчатого настила охватывает различные отрасли промышленности. Он востребован там, где важна прочность и вентиляция поверхности. Основные сферы использования:
- Полы в цехах с повышенной влажностью
- Технологические платформы у оборудования
- Смотровые площадки на высоте
- Переходы между производственными зонами
- Ступени лестниц и трапы
Складские комплексы и логистические центры используют настил для обустройства стеллажей. Открытая структура обеспечивает циркуляцию воздуха и снижает нагрузку на каркасы. В строительстве настил решетчатый применяется для временных конструкций. Мостики, трапы и рабочие площадки монтируются быстро.
Энергетические объекты и очистные сооружения требуют устойчивых к нагрузкам материалов. Решетчатые настилы выдерживают постоянное воздействие воды и химических составов. Они обеспечивают безопасность персонала на технологических участках.
Способы крепления и монтажа
Монтаж решетчатого настила осуществляется несколькими способами. Выбор метода крепления зависит от типа конструкции и условий эксплуатации. Важно обеспечить надежность и безопасность соединений.
Крепление с помощью зажимов
Специальные металлические зажимы фиксируют настил к опорным балкам. Этот способ позволяет быстро монтировать и демонтировать конструкцию. Подходит для временных сооружений и площадок с легкими нагрузками. Зажимы изготавливаются из оцинкованной стали.

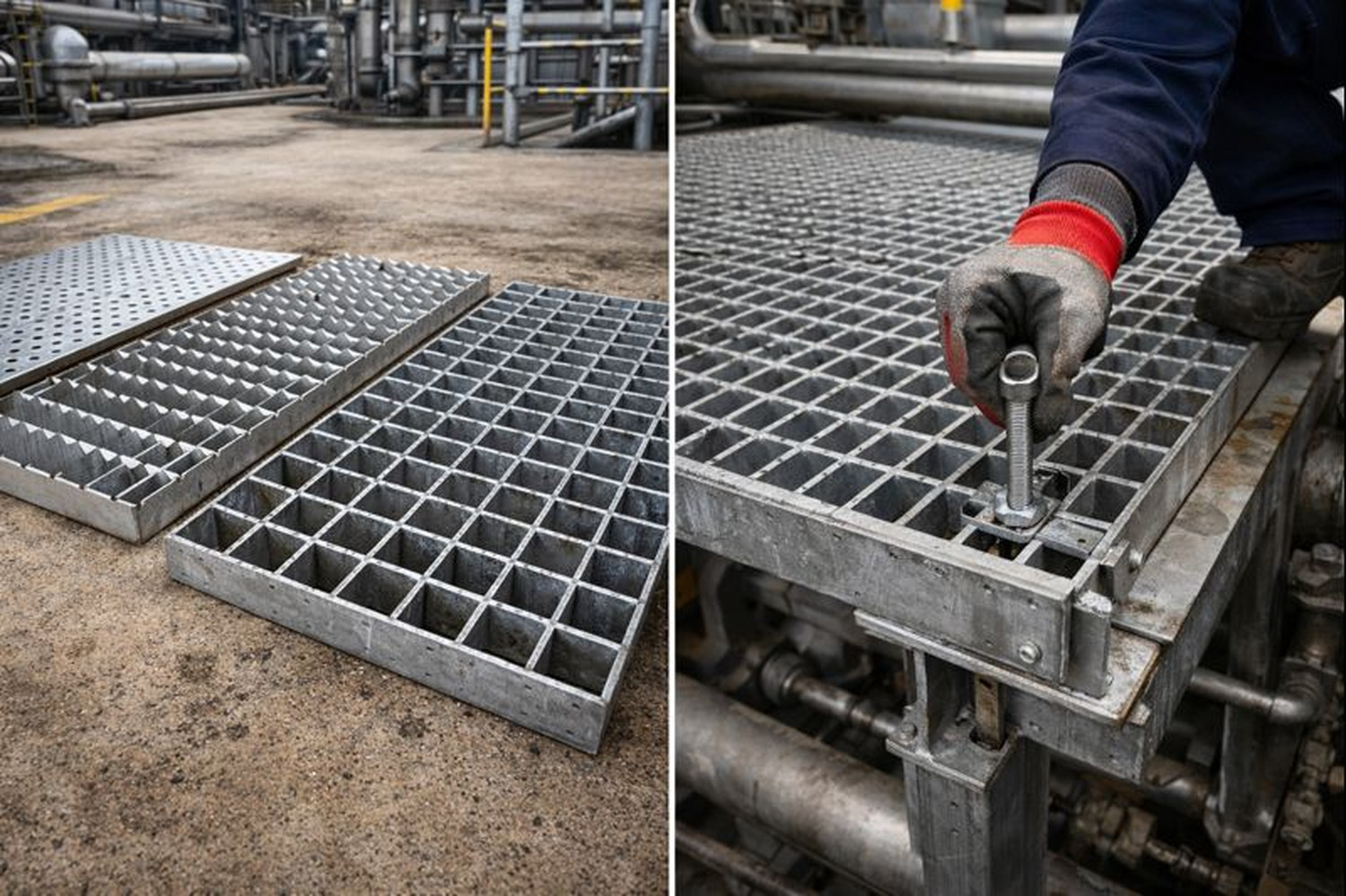

Болтовое соединение
Крепление болтами обеспечивает высокую прочность. Настил фиксируется к металлическому каркасу через отверстия в несущих полосах. Используются болты М8-М12 с шайбами и гайками. Метод применяется на постоянных конструкциях с повышенными требованиями к безопасности.
Сварное соединение
Приваривание настила к опорам создает жесткую неразъемную конструкцию. Применяется на объектах с тяжелыми условиями и большими нагрузками. После сварки места соединения обрабатываются антикоррозионными составами. Это самый надежный способ крепления.
Критерии выбора настила для конкретных задач
При выборе решетчатого настила важно учитывать несколько факторов. Правильный подбор обеспечивает долговечность и безопасность конструкции. Следует обратить внимание на ключевые параметры.
Нагрузки и режим эксплуатации определяют тип настила. Для пешеходных зон достаточно прессованного варианта. Проезд техники требует сварного настила с высокой несущей способностью. Постоянные нагрузки нуждаются в запасе прочности 30-40%.
Условия окружающей среды влияют на выбор материала. В агрессивных средах используют нержавеющую сталь или композитные материалы. Для открытых зон подходят оцинкованные конструкции. В закрытых помещениях можно применять окрашенную черную сталь.
Размер ячейки подбирается под конкретные задачи:
- Мелкие ячейки 30×10 мм — для проезда тележек и погрузчиков
- Стандартные 30×30 мм — универсальный вариант для пешеходных зон
- Крупные 50×50 мм — для участков без движения техники и людей
Противоскользящие свойства важны для безопасности. Настил с рифленой поверхностью несущих полос снижает риск падений. Специальные накладки усиливают сцепление в зонах с маслами и жидкостями. Чтобы выбрать оптимальный вариант, изучите тематические статьи и рекомендации компаний-производителей.
Преимущества использования решетчатых настилов
Решетчатые конструкции имеют ряд преимуществ перед сплошными покрытиями. Они оптимальны для промышленных объектов с особыми требованиями. Основные достоинства проявляются в процессе эксплуатации.
Высокая прочность при небольшом весе снижает нагрузку на несущие конструкции. Это позволяет экономить на металлоконструкциях и фундаментах. Открытая структура пропускает грязь, воду и снег вниз. Поверхность остается чистой без дополнительного ухода.
Вентиляция и пропускная способность света важны для подвальных помещений. Решетчатый настил обеспечивает естественное проветривание. Это снижает влажность и предотвращает образование плесени. В многоуровневых конструкциях он не создает затемненных зон.
Пожарная безопасность достигается за счет негорючести материала. Сталь выдерживает высокие температуры без деформации. Простота монтажа и обслуживания сокращает затраты времени. Настил легко режется и подгоняется под нужные размеры. Замена поврежденных участков выполняется быстро.
Рекомендации по выбору производителя
Качество настила зависит от соблюдения технологии производства. Надежные компании предоставляют сертификаты и гарантии на продукцию. Важно проверить соответствие стандартам и техническим условиям.
Документация должна включать сертификаты на сталь и покрытия. Технический паспорт содержит все характеристики изделия. Гарантийный срок у проверенных производителей составляет от 2 до 5 лет. Это подтверждает уверенность в качестве продукции.
Образцы продукции помогают оценить качество изготовления. Следует проверить равномерность сварных точек или запрессовки. Отсутствие деформаций и трещин указывает на соблюдение технологии. Качественное покрытие имеет однородный цвет без подтеков.
Стоимость настила зависит от типа, материала и размеров. Прессованный вариант дешевле сварного на 15-25%. Композитные конструкции стоят в 2-3 раза дороже стальных. Следует учитывать расходы на доставку и монтаж при расчете бюджета.
