Как сделать ответвление от СИП: особенности и технология

Самонесущие изолированные провода играют ключевую роль в организации электрораспределительных систем. Они используются для передачи электрической энергии, обеспечивая надежность и эффективность работы распределительных систем. Важный этап в использовании СИП — создание ответвлений, которые позволяют подключить потребителей или осуществить другие технические операции. Вместе со специалистами «Толедо» рассмотрим ключевые преимущества СИП и разберемся, как правильно сделать ответвление от них.

Основные преимущества СИП

• Безопасность и изоляция. Использование технологии самонесущего провода минимизирует риск схлестывания проводов, обеспечивая высокий уровень изоляции с использованием сшитого полиэтилена.

• Экономия пространства. СИП требует меньшей ширины просеки, что уменьшает земельные отчуждения и облегчает процесс обустройства систем.

• Снижение риска кражи электроэнергии. Благодаря конструкции и изоляции этих кабелей риск нелегального подключения к ним или кражи электроэнергии сведен к минимуму.

• Эксплуатационная эффективность. Их использование сокращает затраты на эксплуатацию систем распределения электроэнергии.

Когда нужно ответвление

Ответвление становится необходимым в различных сценариях:

• При размотке кабеля, чтобы надежно закрепить его в начале.

• При необходимости натяжки линии с закреплением конца, а также точечной фиксации силовой линии.

• При подключении к конечному потребителю.

• При подключении к СИП-2 или к воздушной линии электропередач.

Какие факторы нужно учесть

Процесс выполнения ответвления от СИП имеет свои особенности. Нужно учесть следующие факторы:

• Расчет нагрузки. Прежде всего нужно рассчитать нагрузку на основной провод для избежания перегрузок и повреждений электрооборудования.

• Минимизация изгибов. Избыточная гибкость на участке, где провод ответвляется от линии, может стать причиной повреждения изоляционного слоя. В результате образуются места, в которых будет накапливаться влага. Важно свести к минимуму число изгибов и добиться устойчивости соединений.

• Защита от негативных воздействий. Ответвления нужно защитить от атмосферных факторов, механических воздействий и химикатов.

Этапы процесса

Первым этапом выполняется размотка провода, который будет использоваться для линии ответвления. Затем выполняют надежное закрепление проводов на начальной точке.

Следующий шаг — натяжка линии ответвления. После этого конец линии должен быть закреплен.

Линию ответвления следует подключить к потребителю. Точность и аккуратность в этом процессе — ключевые моменты.

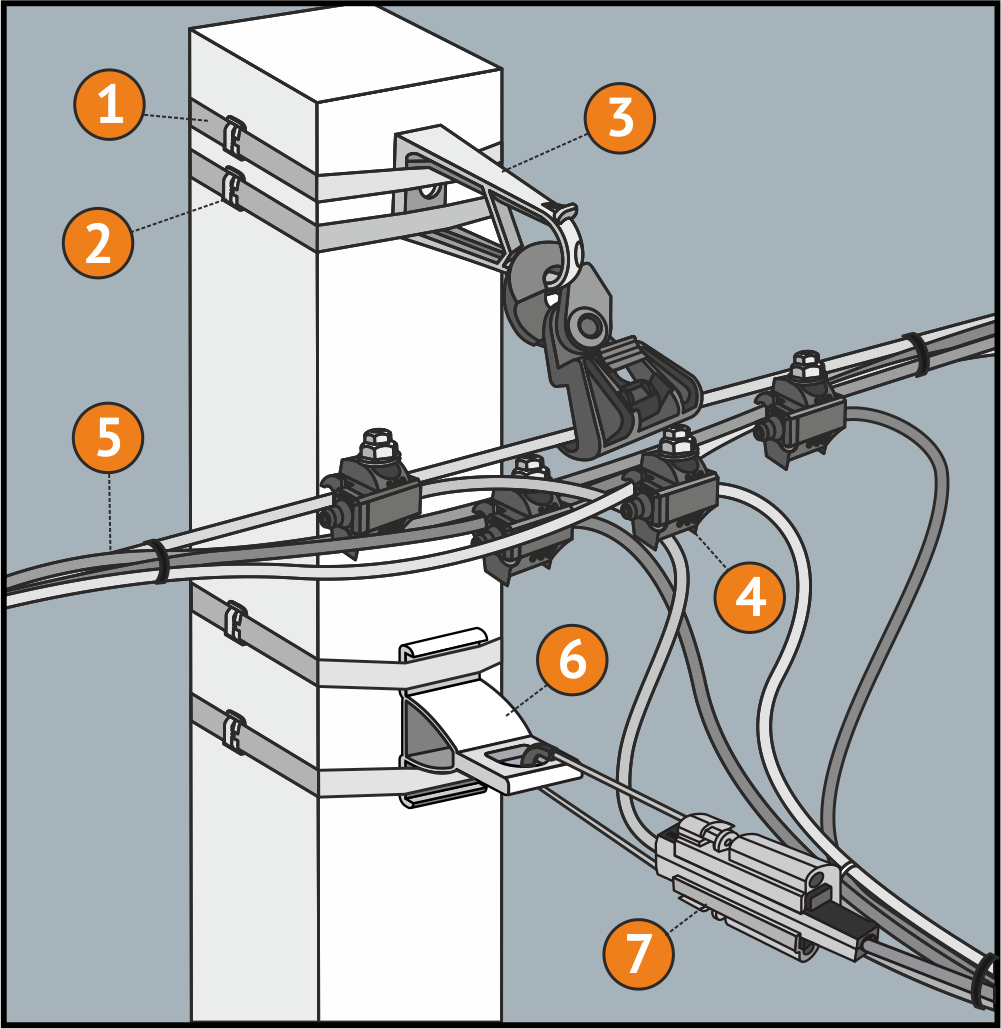

Ответвление с целью последующего подключения абонента требует особого внимания к выбору арматуры. Для закрепления используются комплекты ЕА 2000, ЕА 95-2000, ЕА 1500 или ЕА 1000.

Конец линии должен быть надежно закреплен. Для этого могут использоваться различные методы в зависимости от конкретных условий: например, настенные кронштейны, анкерные кронштейны СА 1500 и специальные комплекты.

В некоторых проектах может потребоваться использование промежуточных опор для линий с изолированной нейтралью, например, ЕS 1500.

Для обеспечения надежности и безопасности процесса используются специальные наконечники и зажимы. Важно правильно выбирать и устанавливать их в соответствии с требованиями проекта.

Выполнение ответвлений от проводов СИП — ответственный процесс, требующий строгого соблюдения технологии и правильного выбора комплектующих. Учитывая все факторы и особенности, можно обеспечить надежное и эффективное функционирование электрораспределительных систем.
