В современной электронной промышленности эпоксидные смолы играют ключевую роль, особенно в производстве печатных плат (ПП). Эти синтетические полимеры обладают уникальным комплексом физико-химических свойств, делающих их незаменимыми в ряде технологических процессов. Материалы для эпоксидной смолы, включающие основные компоненты и отвердители, подбираются с учетом специфических требований конкретных применений в электронике. Универсальность и гибкость эпоксидных составов обусловили их распространение в разнообразных областях электронной индустрии.
Свойства эпоксидной смолы, важные для электроники
-
Диэлектрические показатели: высокое удельное объемное и поверхностное сопротивление, низкие диэлектрические потери в широком диапазоне частот обеспечивают эффективную электроизоляцию компонентов.
-
Термостойкость: способность сохранять механические и электрические свойства при повышенных температурах (до 180°C для специализированных составов) критична для надежности электронных устройств.
-
Химическая инертность: устойчивость к воздействию растворителей, кислот, щелочей и других агрессивных сред защищает электронные компоненты от коррозии и деградации.
-
Механическая прочность: высокие показатели прочности на изгиб, растяжение и сжатие обеспечивают структурную целостность ПП в условиях механических нагрузок.
-
Адгезионные свойства: превосходная адгезия к металлам, стеклоткани и другим материалам способствует формированию прочных межслойных соединений в многослойных ПП.
-
Низкая усадка: минимальные объемные изменения при отверждении снижают внутренние напряжения в структуре платы и повышают точность размеров.
-
Влагостойкость: низкое влагопоглощение препятствует изменению электрических характеристик ПП в условиях повышенной влажности.
-
Огнестойкость: возможность модификации для достижения самозатухающих свойств повышает безопасность электронных устройств.
Типы эпоксидных смол, используемых в производстве печатных плат
В индустрии ПП применяется широкий спектр специализированных эпоксидных композиций. Рассмотрим пять наиболее распространенных и востребованных брендов:
-
Huntsman Araldite LY 8615 / Aradur 8615. Характеристики: низковязкая система с длительным временем жизни, обеспечивающая отличную пропитку стеклоткани. Применение: производство высококачественных многослойных ПП для телекоммуникационного оборудования. Особенности: высокая температура стеклования (Tg > 170°C), превосходная химическая стойкость.
-
Momentive EPON Resin 828. Характеристики: бисфенол А/эпихлоргидриновая смола с низкой вязкостью и универсальностью применения. Применение: широкий спектр ПП, от бытовой электроники до промышленной автоматики. Особенности: отличный баланс механических, химических и электрических свойств.
-
DowDuPont D.E.R. 331. Характеристики: чистая бисфенол А эпоксидная смола с контролируемой молекулярной массой. Применение: высокопроизводительные ПП для вычислительной техники. Особенности: высокая реакционная способность, отличные диэлектрические свойства.
-
Hexion EPIKOTE 862. Характеристики: бисфенол F эпоксидная смола с низкой вязкостью и повышенной функциональностью. Применение: ПП для аэрокосмической и оборонной промышленности. Особенности: улучшенная термостойкость, высокая химическая стойкость.
-
Olin D.E.N. 438. Характеристики: эпоксидная новолачная смола с высокой функциональностью. Применение: высокотемпературные ПП для автомобильной электроники. Особенности: исключительная термостойкость, высокая прочность отвержденного материала.
Применение эпоксидной смолы в производстве печатных плат
Эпоксидные композиции задействованы на различных этапах изготовления ПП. Формирование базового материала осуществляется путем пропитки стеклоткани эпоксидной смолой для создания препрега – основы для жестких и гибко-жестких ПП. Ламинирование предполагает склеивание слоев препрега и медной фольги под давлением и температурой для формирования многослойной структуры. Защитные покрытия создаются нанесением эпоксидной паяльной маски для защиты проводящих дорожек от внешних воздействий и при пайке.

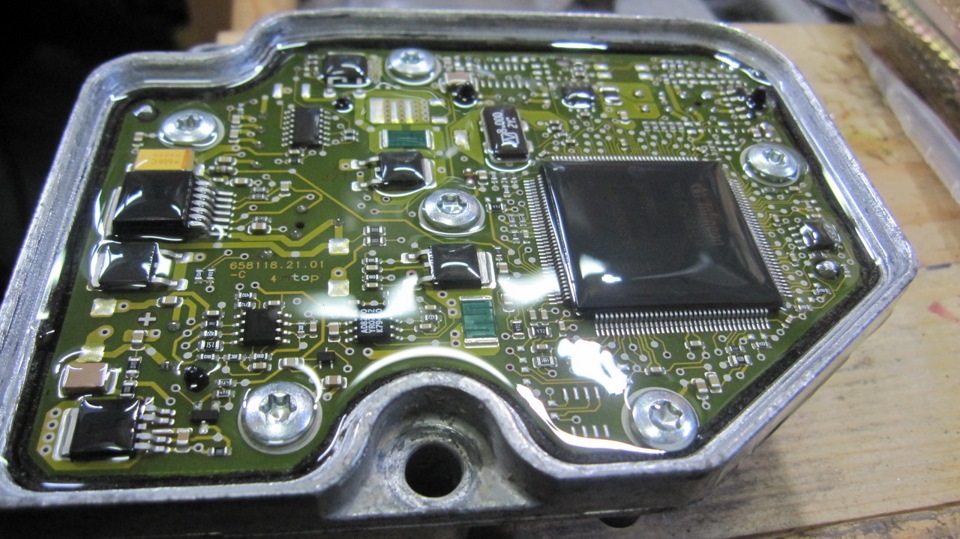

Инкапсуляция компонентов обеспечивается заливкой или капсулированием электронных элементов для защиты от влаги и механических повреждений. Сквозная металлизация реализуется заполнением просверленных отверстий токопроводящей эпоксидной пастой для создания межслойных соединений. Адгезивные слои формируются применением специальных эпоксидных адгезивов для соединения жестких и гибких участков в гибко-жестких ПП.
Преимущества использования эпоксидной смолы в печатных платах
Повышенная надежность обеспечивается стабильностью характеристик в широком диапазоне условий эксплуатации, что гарантирует длительный срок службы ПП. Улучшенные электрические параметры, такие как низкие диэлектрические потери и высокая электрическая прочность, способствуют эффективной передаче сигналов, особенно на высоких частотах. Возможность миниатюризации достигается благодаря высокой механической прочности, позволяющей создавать тонкие многослойные структуры с высокой плотностью межсоединений.
Технологическая гибкость обеспечивается широким спектром доступных модификаций эпоксидных смол, что позволяет оптимизировать свойства материала под конкретные требования. Термическая стабильность, характеризующаяся низким коэффициентом теплового расширения, минимизирует риск расслоения и растрескивания ПП при термоциклировании. Химическая совместимость проявляется в устойчивости к воздействию флюсов, растворителей и других химических веществ, используемых в процессе сборки электронных устройств. Экономическая эффективность достигается оптимальным соотношением цены и эксплуатационных характеристик для широкого спектра применений.
Будущие тенденции и инновации
Развитие технологий эпоксидных смол для ПП направлено на решение ряда актуальных задач. Повышение теплопроводности реализуется путем разработки композиций с улучшенными теплоотводящими свойствами для эффективного охлаждения высокопроизводительных электронных устройств. Снижение диэлектрической проницаемости достигается созданием материалов с ультранизкими диэлектрическими потерями для применения в высокочастотных и СВЧ-устройствах.
Интеграция наноматериалов предполагает использование углеродных нанотрубок, графена и других наноструктур для улучшения механических и электрических характеристик эпоксидных композиций. Разработка самовосстанавливающихся материалов направлена на создание эпоксидных систем, способных автоматически устранять микротрещины и повреждения в структуре ПП. Биоразлагаемые композиции разрабатываются для создания экологически безопасных эпоксидных смол, снижающих негативное воздействие электронных отходов на окружающую среду.
Аддитивные технологии предполагают адаптацию эпоксидных материалов для 3D-печати электронных компонентов и целых плат. Создание смарт-материалов ориентировано на разработку эпоксидных композиций с интегрированными сенсорными свойствами для мониторинга состояния ПП в реальном времени.
Подведем итоги
Эпоксидные смолы продолжают играть ключевую роль в производстве печатных плат, обеспечивая уникальное сочетание механических, электрических и химических свойств. Способность адаптироваться к меняющимся требованиям электронной промышленности делает их незаменимым материалом в создании высокопроизводительных и надежных электронных устройств. Постоянное совершенствование эпоксидных композиций открывает новые возможности для инноваций в области проектирования и производства ПП, что стимулирует дальнейшие исследования и разработки в сфере химии и технологии эпоксидных материалов для следующего поколения электронных систем.
